SMT钢网开口设计终极指南：IPC-7525面积比与宽厚比公式全解析

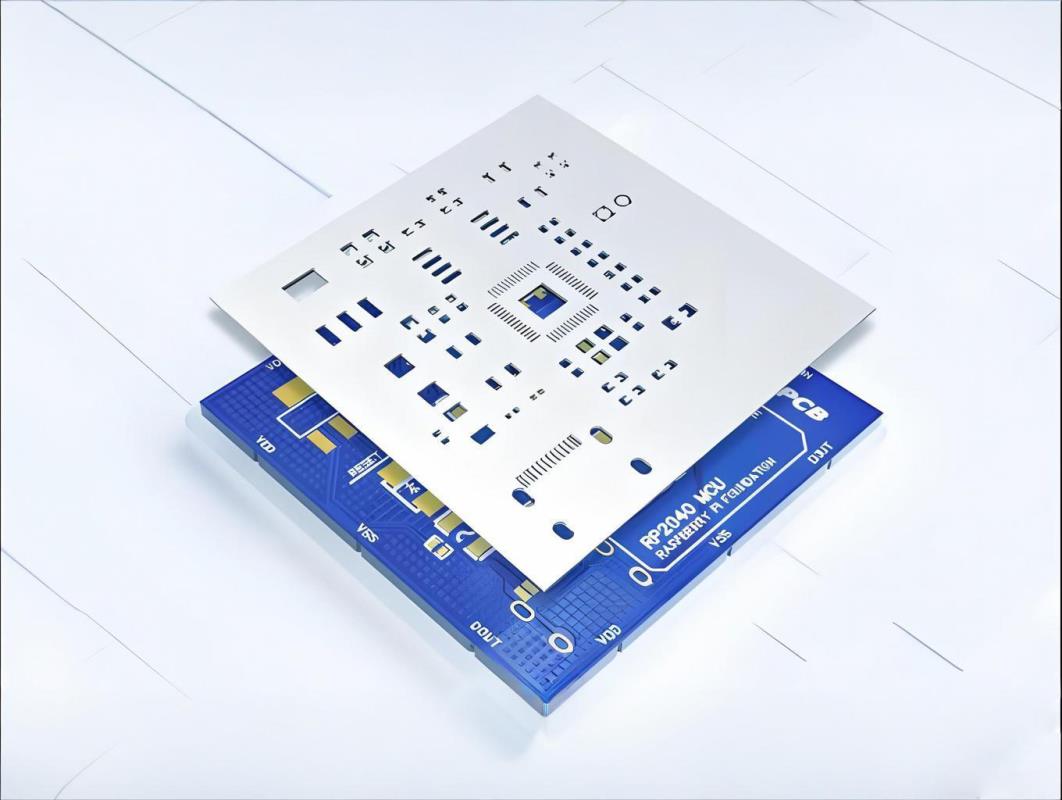

在电子产品向小型化、高密度集成发展的当下，表面贴装技术（SMT）的精密度要求逐年攀升。PCB钢网开口设计是否科学，直接决定了锡膏印刷质量，进而影响PCBA的整体焊接良率。据统计，SMT制程中约70%的焊接缺陷源自锡膏印刷不良，而钢网开口设计不合理正是其中的核心症结。本文将依据IPC-7525国际标准，从核心公式入手，深度剖析钢网开口设计的关键参数与实战技巧。

一、钢网设计核心参数：宽厚比与面积比

钢网开口设计的两大基石是宽厚比（Aspect Ratio） 与面积比（Area Ratio） 。这两个参数的本质是量化锡膏从钢网开孔中释放到PCB焊盘上的难易程度，即“脱模效率”。

1. 宽厚比公式（适用于矩形及圆形开口）

宽厚比衡量的是开口宽度与钢网厚度的比例关系，直接反映锡膏在脱模时受到的孔壁摩擦力水平。

IPC-7525标准安全阈值：宽厚比 ≥ 1.5

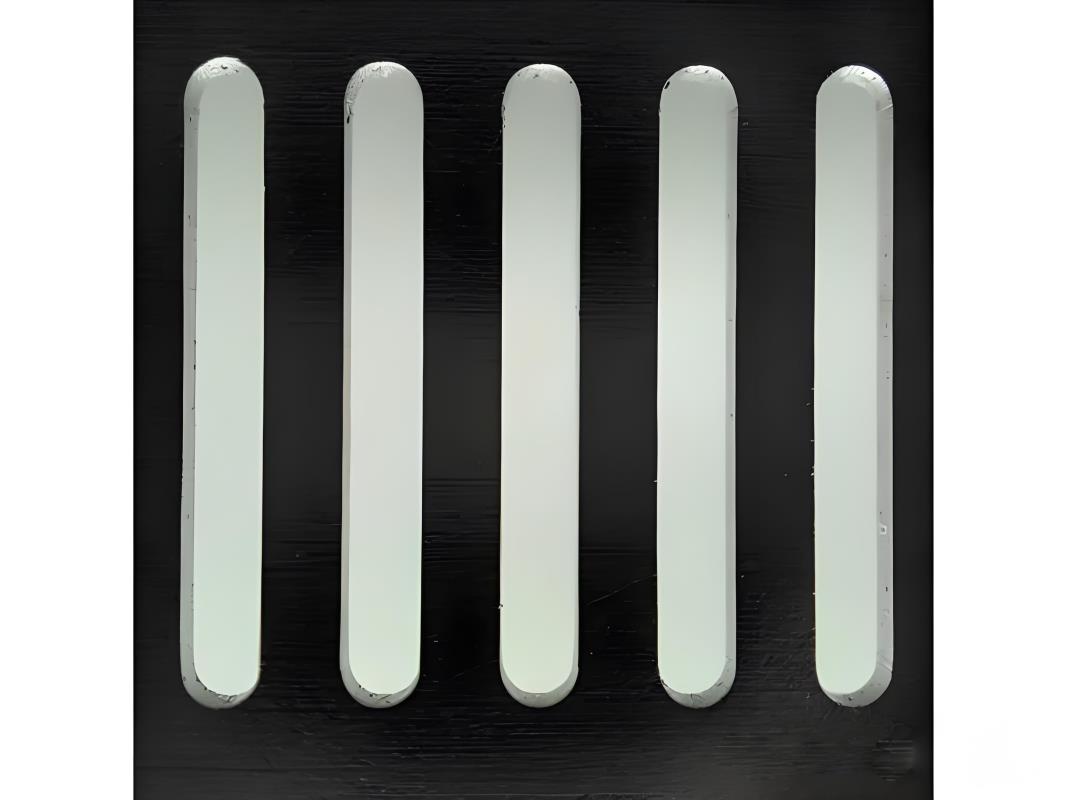

2. 面积比公式（适用于矩形开口）

面积比将开口面积与孔壁总面积进行对比，是比宽厚比更为全面的脱模效率评估指标，尤其适用于长方形或异形开口的设计验证。

面积比（Area Ratio）=L×W2×(L+W)×T

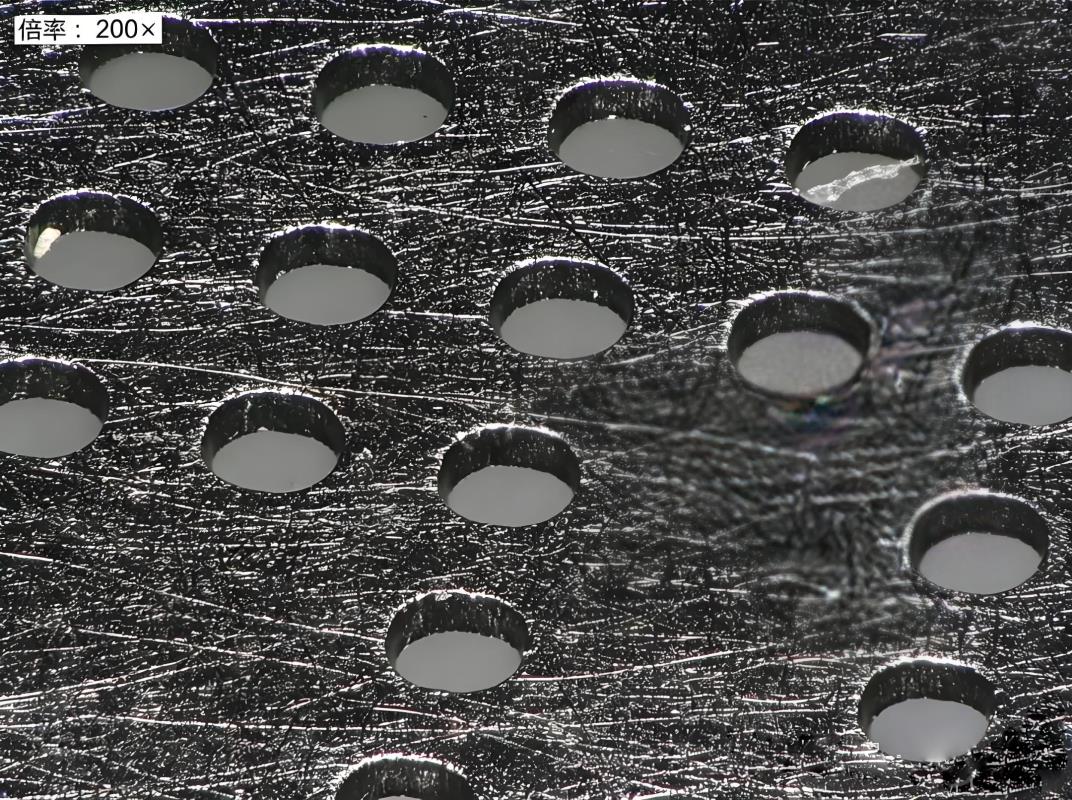

3. 面积比公式（适用于圆形开口）

对于BGA焊盘等圆形开口，公式可简化为：

IPC-7525标准安全阈值：面积比 ≥ 0.66

二、为什么0.66和1.5是关键阈值？

这两个阈值并非凭空设定，而是基于大量实验数据的科学总结。当面积比小于0.66时，锡膏在脱模过程中面临严峻的竞争——焊盘对锡膏的粘附力与孔壁对锡膏的摩擦力相互拉扯。面积比过低时，摩擦力占据主导，导致锡膏大量残留在孔壁中，造成焊膏不足缺陷；而宽厚比低于1.5时，狭长的开口通道进一步加剧了这一困境。

以厚度T=0.10mm的钢网为例：

• 要满足宽厚比≥1.5，开口宽度W至少需达到0.15mm

• 要满足面积比≥0.66，以1.0mm×0.5mm矩形开口计算：面积比 = (1.0×0.5) ÷ [2×(1.0+0.5)×0.10] = 0.5 ÷ 0.30 = 1.67，远高于阈值

需要特别说明的是，当开口长宽比（L/W）大于5时，宽厚比比面积比更具参考价值；而当L/W小于5时，面积比则是评估脱模效果的更优指标。

三、不同封装元件的开口设计策略

1. BGA焊盘开口设计

BGA的开口设计高度依赖于引脚间距（pitch）。对于0.4mm间距的BGA，通常采用开口直径 = 焊球直径 × 80% 的规则，外围焊点可适当增大5%以补偿热场边缘效应。防短路方面，建议采用方形切角设计（切角C=0.05mm），有效降低焊膏熔融后的桥连风险。

2. 片式元件（电阻、电容）

针对0402、0201乃至01005微型元件，钢网开口建议采用内缩设计，即开口尺寸比PCB焊盘每侧内缩10%-20%，以防止锡膏过多导致桥连或立碑现象。对于01005元件（0.4mm×0.2mm），若厚度T=0.08mm，则AR = 0.22÷0.08 = 2.75，完全满足IPC标准。

3. QFN封装与散热焊盘

QFN接地焊盘的锡膏量控制是工艺难点。推荐采用窗格设计，将大面积焊盘分割为多个小开口单元，避免锡膏过多导致元件浮高。以5mm×5mm散热焊盘为例，可分割为3×3阵列，每个开口尺寸1.3mm×1.3mm，单格锡膏体积约0.19mm³，总散热体积约1.71mm³，既能保证导热性能又能防止浮高。

四、常见焊接缺陷的钢网成因与IPC-7525解决方案

下表汇总了SMT生产中最常见的六类焊接缺陷及其钢网层面的解决路径（依据IPC-7525标准）：

为保证印刷时锡膏能顺畅释放，钢网开孔还应满足三个基本条件：（1）面积比/宽厚比≥0.66；（2）孔壁光滑，建议进行电抛光处理；（3）开口呈倒锥形（下开口比上开口宽0.01mm-0.02mm），便于焊膏释放。

五、钢网制造工艺与厚度选择指南

钢网厚度是影响锡膏沉积量的直接参数。常见钢网厚度范围：0.08mm（3mil）、0.10mm（4mil）、0.12mm（5mil）、0.15mm（6mil）。根据元件类型推荐厚度：

• 0.08mm-0.10mm：适用于0.4mm及以下细间距CSP、BGA及01005/0201元件

• 0.12mm：标准厚度，适用大部分通用元件

• 0.15mm-0.20mm：用于大功率元件、连接器等需较多锡膏的场景

三种主流钢网制造工艺各有优劣势：

• 化学蚀刻：成本较低，但孔壁呈梯形且粗糙，适合较大开口

• 激光切割：精度最高，孔壁光滑，可加工各种异形开口，是目前最主流的工艺

• 电铸成型：孔壁极其光滑，适合超细间距元件（如0.3mm pitch BGA），但成本最高

纳米涂层技术为细间距印刷提供了更大余地——采用陶瓷纳米涂层后，面积比可降至0.50-0.55仍能获得可接受的锡膏沉积量。对于混装PCB，阶梯钢网是理想选择：大焊点区域采用0.13mm厚度，精密区域减薄至0.08mm，确保锡膏量精准可控。

六、结语

PCB钢网开口设计是一门科学，更是一门精密工艺。牢记两个核心公式——宽厚比≥1.5、面积比≥0.66——并依据不同封装类型灵活应用开口策略，可在SMT生产中有效规避70%以上的锡膏印刷缺陷。当遇到良率瓶颈时，不妨重回钢网设计层面进行逐项排查：开口是否满足IPC标准？厚度选择是否匹配元件类型？是否需要引入阶梯钢网或纳米涂层？科学的钢网开口设计，正是通往高良率PCBA的必由之路。

附录：IPC-7525标准核心公式速查表

• 宽厚比（矩形/圆形）= 开口宽度(W) ÷ 钢网厚度(T) — 推荐值 ≥ 1.5

• 面积比（矩形）= (L×W) ÷ [2×(L+W)×T] — 推荐值 ≥ 0.66

• 面积比（圆形）= 直径(D) ÷ (4×厚度T) — 推荐值 ≥ 0.66
