PCB设计“生死局”：破解单点接地的“人车分流”之道，告别EMC干扰

在纷繁复杂的 PCB 电路王国中，如果说时钟信号是心脏的脉搏，那么地（GND）就是流淌全身的血液。作为一家深耕行业多年的 PCBA 制造专家，我们见过太多设计精良却因“接地”不当而报废的案例。

接地，是 PCB设计 中最基础却最易犯错的艺术。很多工程师常挂在嘴边的“模拟电路必须单点接地”、“低速单点，高速多点”，究竟藏着怎样的玄机？今天，我们不堆砌枯燥公式，而是用解剖刀划开表象，直击 PCB 接地的核心权衡。

一、 两座“孤岛”：并联与串联的博弈

在 PCB Layout 的世界里，单点接地主要分为两大流派，它们如同小区的物业管理模式，决定了电流回流的秩序。

1. 并联单点接地：理想的乌托邦

这是教科书级别的理想模型。模拟地、数字地、功率地……各路“诸侯”拥有完全独立的地线通道，最终只在电源的公共点（通常是电容两端）汇合。

• 优势： 各电路模块的地电位只取决于自身电流，互不干扰。这解决了 PCB 设计中最头疼的“公共阻抗耦合”问题。

• 代价： 需要更多的布线层数或空间，增加了 PCBA 制造成本。

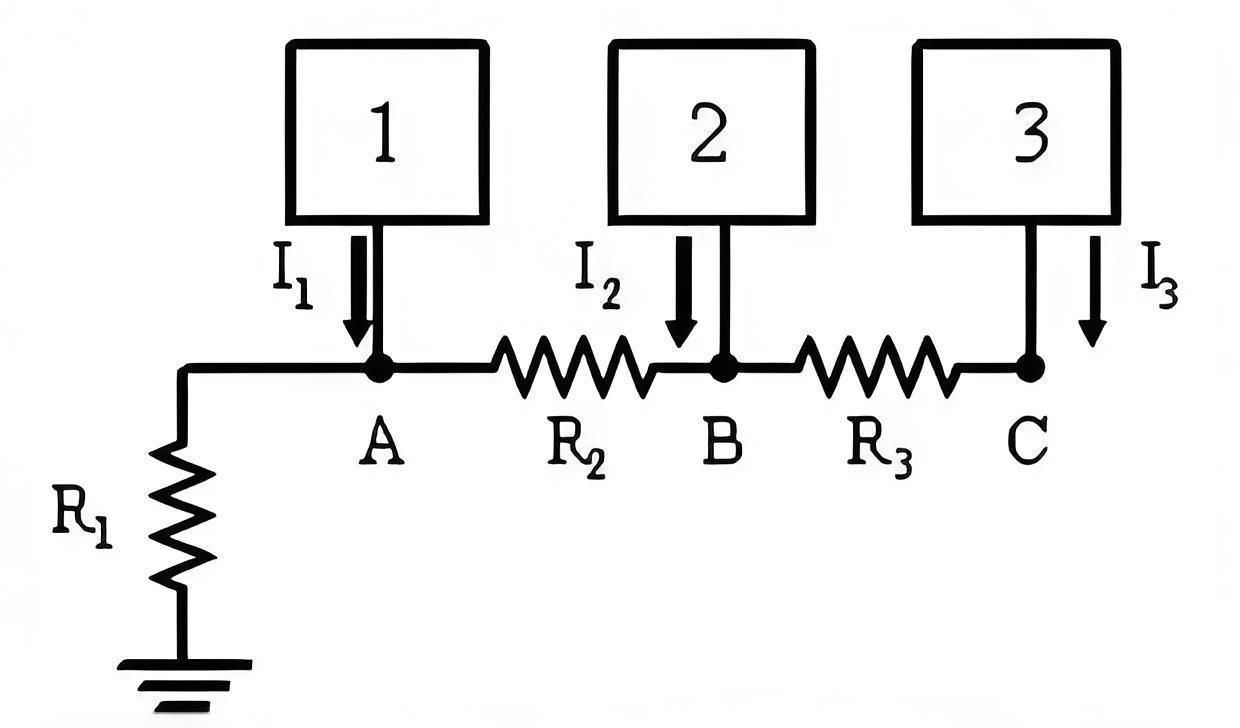

2. 串联单点接地：现实的妥协

这是工程中最常见的“偷懒”手法。所有电路共用一段“主干道”接地。

• 隐患： 靠近接地点的模块（如末级功放）的地电位，会被前级（如信号输入）的电流波动所调制。

• 公式解读：设地线阻抗为 $R$，若电流 I1,I2,I3I1,I2,I3 流经公共阻抗，则 Vnoise=(I1+I2+I3)×RVnoise=(I1+I2+I3)×R。这就是“一点串扰”放倒整个系统的数学原理 。

二、 暗流涌动：为何必须“分流”？

在 PCBA 加工过程中，如果忽视地线设计，成品将面临两大隐形杀手：

1. 地环路干扰 —— “幽灵回路”

如果你在 PCB 布线时形成了闭合的环路，外界磁场（如工频50Hz变压器、电机）就会在环路中感应出电流。

• 症状： 音频设备出现“滋滋”底噪；高精度ADC采集数据跳变。

• 根源： 根据法拉第电磁感应定律，变化的磁通量在闭合环路中产生电动势。

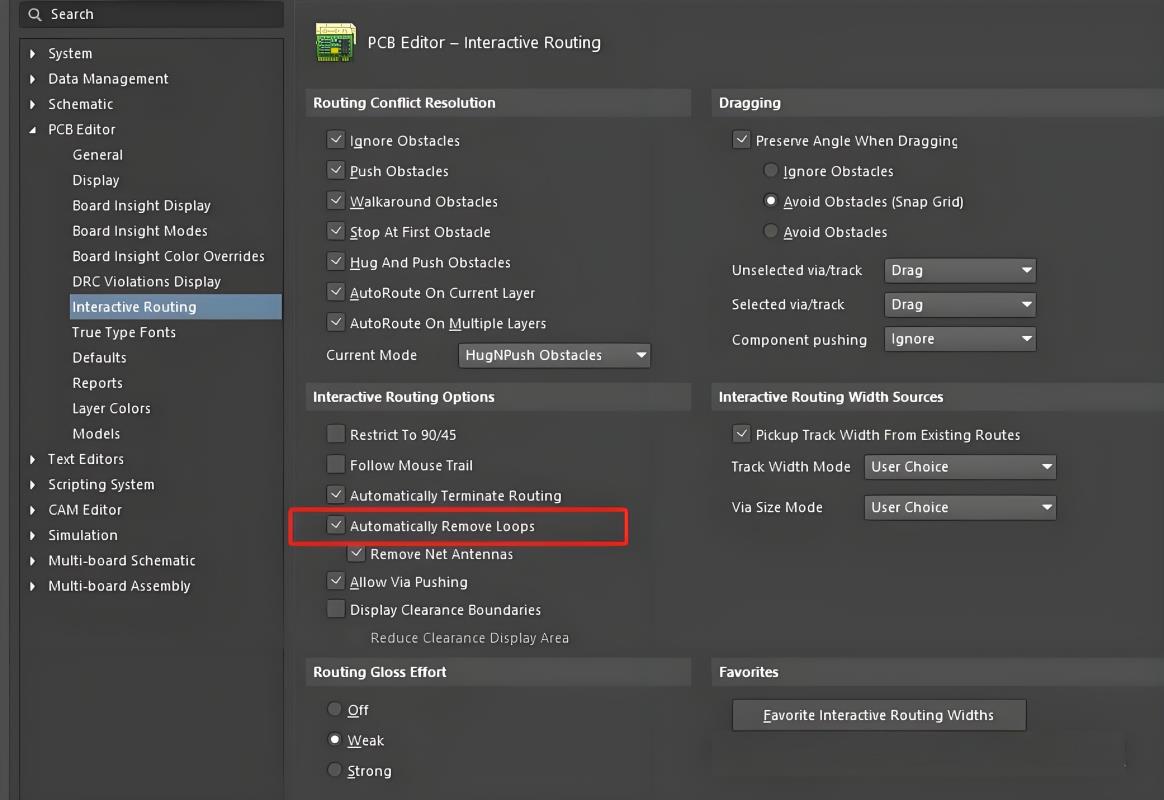

• 对策： 并联单点接地从物理结构上杜绝了环路的闭合。专业的 PCB设计 软件（如Altium Designer）中的 Automatically Remove Loops 功能，正是为了强行破开这些不必要的环路。

2. 地线耦合干扰 —— “人车不分流”

我曾把一个没有规划地线的 PCB 比作一个“没有人车分流”的混乱小区。

• 高速/大电流模块（汽车）： 电机驱动、电源开关、数字逻辑。它们速度快、能量足，需要宽阔的“车道”。

• 低速/小信号模块（行人）： 传感器、运放、音频模拟前端。它们脆弱敏感，需要安静的“人行道”。

并联单点接地 做的就是“人车分流”：车道（功率地）极宽，阻抗低，不怕堵车；人行道（模拟地）虽窄，但极其干净。两者只在小区门口（系统电源接地点）交汇。
而 串联接地 则相当于让行人和汽车在一条狭窄的马路上混行，结果必然是敏感的模拟信号被数字噪声“碾压”。

三、 频率的审判：单点接地的“保质期”

既然并联单点接地这么好，为什么不是所有板子都用？

答案在于“阻抗”与“波长”。

在低频电路（通常 f<1MHz）中，导线的阻抗主要体现为电阻 R。此时，单点接地能完美杜绝干扰。
但当频率升高至 f>10MHz时，地线的感抗 XL=2πfL将占据主导 。

• 对于高频信号，即使是一根很短的接地线，也会呈现出巨大的感抗。

• 如果此时还执着于将所有地线汇接到一个点，过长的地线会像天线一样辐射能量，导致 EMC 失败。

• 高频规则： 当信号波长与接地线长度可比拟时，必须采用多点接地，即通过过孔将地线直接连接到低阻抗的地平面（Ground Plane），以提供最小电感回流路径 。

四、 实战落地：寻找你的“白月光”

作为 PCB 设计工程师，你不能死守教条。针对不同产品，策略如下：

1. 纯音频/模拟电路（低频）： 死磕并联单点接地。这是你的“白月光”，不惜成本也要保证各级地线独立汇流。

2. 混合信号电路（MCU+ADC）：

   • 将 PCB 分割为模拟区和数字区。

   • 在 ADC 芯片下方进行单点连接（通常使用0欧电阻或磁珠连接）。

   • 遵循“20H准则”：电源层相对地层内缩20H（H为介质厚度），以抑制边缘辐射 。

3. 多层板（4层及以上）： 设立独立的地平面。此时，利用过孔就近接地（多点接地）往往比长距离的单点接地更有效。

五、 制造与询盘：从设计到量产的最后一步

再完美的接地理论，最终都要落实到 PCB 的物理制造和 PCBA 贴片组装中。地平面的完整性直接决定了产品的信号完整性（Signal Integrity）。

当你完成了上述复杂的 PCB Layout 设计后，选择一家能理解你设计意图、具备高频电路生产经验的 supplier 至关重要。想要获取高质量的 PCB prototype 或 PCBA quote？请移步并点击PCB在线下单页面，按系统提示填好您的各项参数并上传您的Gerber文件。

结语

接地的本质，是对电流回流路径的规划。它既是科学，也是权衡的艺术。在这个充满噪声的世界里，做好 PCB 的“人车分流”，不仅能让你的电路安静下来，更是迈向顶级硬件设计师的必经之路。
